Bright Flush Otomatik Filtreler

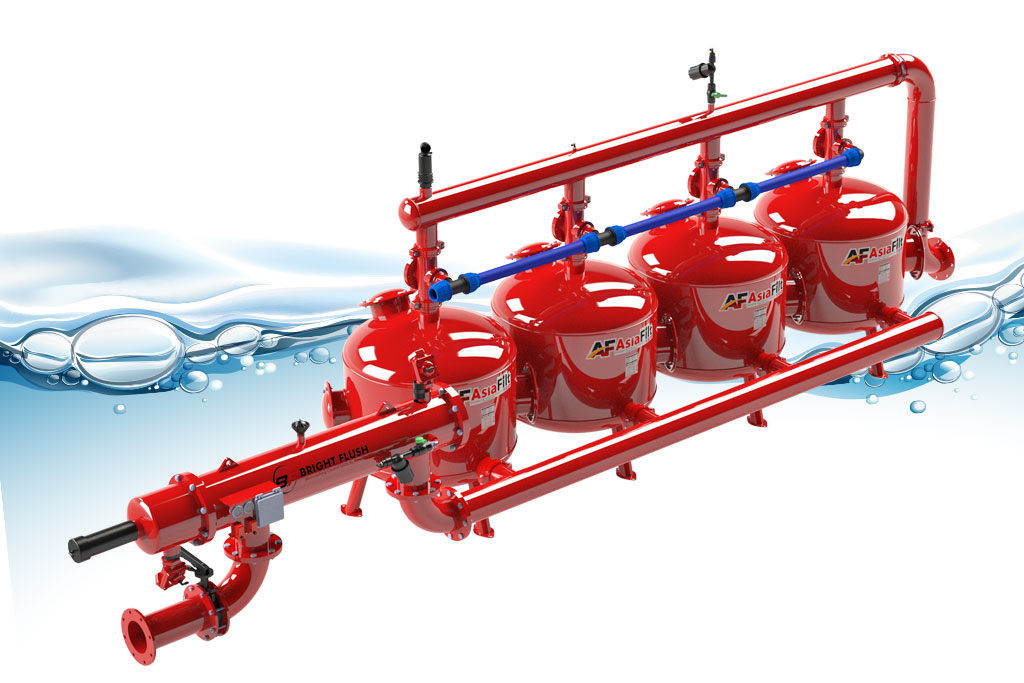

Gravel Sistemli Bright Flush
Elektronik kontrollü tam otomatik ters yıkama yapabilen filtrelerdir. Bu otomatik ters yıkama işleminin yapılması için ayrıca bir enerjiye gerek olmayıp suyun pompalanması yetmektedir. Ancak kirliliğin algılanabilmesi ve geri yıkamanın başlatılması için elektronik kontrol ünitesinin dahili bir batarya(pil) ile beslenmesi gerekir. Suyun pompadan aldığı enerjinin oluşturduğu basınç yardımıyla tam otomatik ters yıkama yapılarak filtreleme elemanının temizlenmesi yani filtrenin kendi kendine temizlenmesi sağlanır. Bu ters yıkama mekanizması çalışırken filtreleme işlemine devam edilmektedir. Bu işlemde oluşan kirli su ters yıkama esnasında otomatik olarak tahliye edilir.
Gövde Malzemesi: S195T / SS 316L / SS 304 L
Elek İç Takım Malzemesi: SS 304L, PA6GFR30
Maksimum Çalışma Basıncı: 10 Bar (145 PSI)
Minimum Çalışma Basıncı: 2.5 Bar (36 PSI)
Maksimum Çalışma Sıcaklığı: 60 °C (140 °F)
Ters Yıkama Operasyonu: Zaman veya Basınç Ayarlı
Kontrol Sistemi: Elektronik (AC/DC ) Kontrol
Filreleme Hassasiyeti: 20-2000 micron (µ)
Boyama Metodu: Elektrostatik Toz Boya
Boya Malzemesi: Epoksi-Polyester
| Ürün Kodu | Giriş/Çıkış(inç) | Flowrate(m3/h) Min.-Max. |
Bright Flush | Graver Filter Units and Size |
|---|---|---|---|---|
| BFY-462 | 4" Coupling | 50-80 | BF-406 | 2 Units 24” |
| BFY-592 | 5" Flange | 80-90 | BF-406 | 2 Units 36” |
| BFY-563 | 5" Flange | 90-110 | BF-406 | 3 Units 24” |
| BFY-663 | 6" Flange | 100-120 | BF-406 | 3 Units 24” |
| BFY-664 | 6" Flange | 130-160 | BF-406 | 4 Units 24” |
| BFY-693 | 6" Flange | 120-140 | BF-606 | 3 Units 36" |
| BFY-694 | 6" Flange | 140-190 | BF-606 | 4 Units 36” |
Gravel Sistemli Bright Flush Çalışma Prensibi
Filtreye giren su kaba elekten geçtikten sonra ince eleğin bulunduğu bölgeye geçer. İnce elekten çıkışa doğru akışını sürdüren su, filtrenin iç yüzeyinde kirlilik tabakası oluşturur ve bu kirlilik filtrenin giriş ve çıkışında basınç farkı oluşturur. Bu basınç farkı önceden belirlenmiş bir seviyeye geldiği an ters yıkama başlar. Belirlenmiş basınç farkı değerine ulaşıldığında geri yıkama kontrol ünitesi, deşarj vanasını açar. Deşarj borusunda atmosfer basıncı güçlü bir geri yıkama oluşturur. Bu akış nozullarda vakum etkisi yaparak filtre iç yüzündeki kirliliği emdikten sonra temizleme kolektörü, hidrolik türbin ve drenaj borusundan geçerek temizleme kolektörünü döndürür. Türbin bölmesinde, piston ve piston mili, temizleme kollektörüne, doğrusal bir hareket sağlar. Bu dönüş ve doğrusal hareket filtre iç yüzeyindeki kirlilik tabakasının nozullar tarafından emilmesini sağlar. İşlem sonlandığında, temizleme kollektörü otomatik olarak eski konumuna geri döner ve yıkama süreci tamamlanmış olur. Geri yıkama süresince filtreleme işlemi devam eder. Sistemin verimli çalışabilmesi için geri yıkama esnasında giriş basıncının 2 bardan (29psi) az olmaması gerekir.
